معرفی محصول

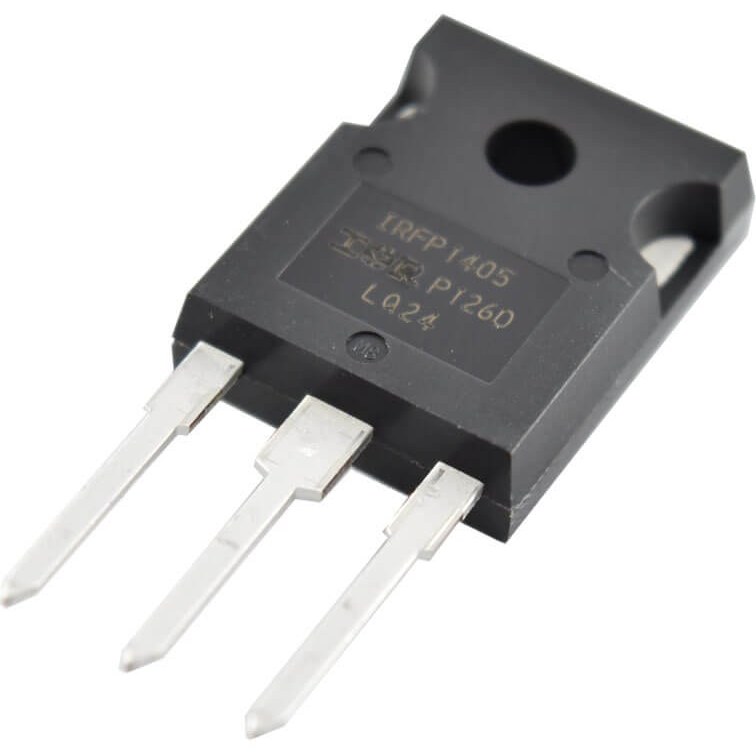

ترانزیستور ماسفت IRFP1405PbF

IRFP1405PbF یک ماسفت توان N-Channel از خانواده HEXFET شرکت Infineon Technologies (سابقاً International Rectifier) است که برای سوئیچینگ جریان‌های بالا و کاربردهای توان طراحی شده است. پسوند PbF به نسخه بدون سرب (Lead-Free) اشاره دارد.

مشخصات کلیدی (خلاصه)

پارامتر	مقدار معمول / کلاس
نوع قطعه	N-Channel Power MOSFET
ولتاژ درین-سورس (Vds)	حدود 55V
جریان پیوسته درین (Id)	کلاس 100A+ (وابسته به دمای بدنه و شرایط خنک‌کاری)
مقاومت روشن (Rds(on))	در حد چند mΩ (حدود 5.3mΩ typ در درایو گیت مناسب)
پکیج	TO-247AC
نسخه PbF	مطابق الزامات RoHS / بدون سرب

برای طراحی نهایی همیشه دیتاشیت همان سازنده/سورس خرید را ملاک قرار دهید.

نکته مهم درباره جریان نامی

اعداد جریان‌های بسیار بالا (مثل 100A+ یا 169A) معمولاً در Tc = 25°C و با هیت‌سینک بسیار قوی تعریف می‌شوند. در کاربرد واقعی، جریان مجاز به‌مراتب کمتر است و باید با محاسبات حرارتی و SOA تعیین شود.

پایه‌ها و پکیج TO‑247

در نمای روبه‌رو (نوشته قطعه به سمت شما، پایه‌ها رو به پایین):

پایه	نام
1	Gate (G)
2	Drain (D) — همچنین تب فلزی پکیج به Drain متصل است
3	Source (S)

نکته نصب

تب فلزی TO‑247 به Drain وصل است؛ اگر هیت‌سینک مشترک یا بدنه فلزی دارید، در صورت نیاز از پد عایق/واشر عایق استفاده کنید.

کاربردهای رایج

کنترل موتورهای DC ولتاژ پایین (12V/24V/48V)
اینورترها و مبدل‌های DC‑DC
سوئیچینگ بارهای پرجریان
سیستم‌های خودرو و باتری (در محدوده ولتاژی مجاز)
منابع تغذیه و UPSهای ولتاژ پایین

برای 12–24 ولت انتخاب محبوبی است

به‌دلیل Rds(on) پایین، در بسیاری از طراحی‌های 12–24 ولت برای کاهش تلفات هدایتی انتخاب مناسبی است.

نکات طراحی

درایو گیت: برای رسیدن به Rds(on) پایین معمولاً Vgs = 10V توصیه می‌شود. با درایو 4.5–5V عملکرد قطعه باید از دیتاشیت نسخه مشخص شما بررسی شود؛ این قطعه ذاتاً «logic-level» کلاسیک محسوب نمی‌شود.
مقاومت گیت: معمولاً 5Ω تا 33Ω برای کنترل سرعت سوئیچینگ و EMI استفاده می‌شود.
Pull-down گیت: یک مقاومت 47kΩ تا 220kΩ بین Gate و Source برای جلوگیری از روشن‌شدن ناخواسته مفید است.
حفاظت القایی: برای بارهای القایی (موتور، رله، سلونوئید) از دیود هرزگرد یا مدار Snubber مناسب استفاده کنید.
حرارت: توان تلفاتی P≈I2imesRds(on)P \approx I^2 imes R_{ds(on)}P≈I2imesRds(on) را حساب کنید و هیت‌سینک را بر اساس دمای محیط و مقاومت حرارتی انتخاب کنید.

راهنمای خرید و اصالت

در بازار، قطعات IR/Infineon تقلبی یا ری‌مارک‌شده دیده می‌شوند. هنگام خرید:

به لوگو، فونت، کیفیت چاپ و تاریخ‌کد توجه کنید.
وزن و کیفیت بدنه TO‑247 را با نمونه معتبر مقایسه کنید.
در صورت حساس بودن پروژه، از توزیع‌کننده معتبر یا فروشنده با امکان ردیابی سورس خرید کنید.
اگر قصد استفاده در جریان‌های بالا دارید، قبل از مونتاژ نهایی Rds(on) و رفتار حرارتی چند نمونه را تست کنید.

جمع‌بندی

IRFP1405PbF یک MOSFET توان N-channel با ولتاژ 55V و مقاومت روشن بسیار پایین در پکیج TO‑247 است که برای کاربردهای ولتاژ پایین و جریان بالا بسیار محبوب است. برای طراحی مطمئن، دیتاشیت همان سازنده/بچ خرید را مبنا قرار دهید، درایو گیت مناسب (ترجیحاً 10V)، حفاظت بار القایی و طراحی حرارتی را جدی بگیرید.
